防爆伺服电机的防爆等级划分标准

2021-07-13 14:47:16 admin 2

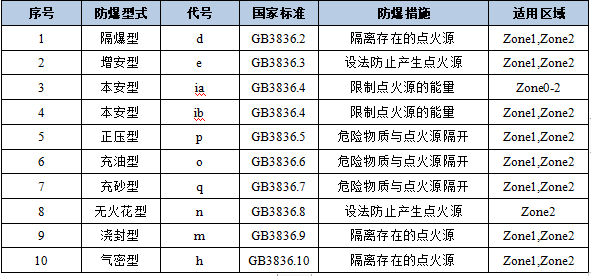

防爆电气设备的防爆等级的划分是根据设备使用的类别、爆炸性气体混合物的温度组别、防爆电气设备的防爆型式来划分的。


防爆伺服电机,防爆交流伺服电机

1隔爆型电机

它采用隔爆外壳把可能产生火花、电弧和危险温度的电气部分与周围的爆炸性气体混合物隔开。但是,这种外壳并非是密封的,周围的爆炸性气体混合物可以通过外壳的各部分接合面间隙 进入电机内部。当与外壳内的火花、电弧、危险高温等引燃源接触时就可能发生,这时电机的隔爆外壳不仅不会损坏或变形,而且火焰或炽热气体通过接合面间隙传出时,也不能引燃周围的爆炸性气体混合物。

防爆伺服电机主要特点是:

(1) 功率等级、安装尺寸及转速的对应关系与DIN42673一致,同时考虑到与YB系列的继承性和Y2系列的互换性,作了必要调整,更加有效和适用。

(2) 噪声限值比YB系列低,接近YB系列的I级噪声,振动限值与YB系列相当。

(3) 全系列采用F级绝缘,温升按B级考核。

(4) 电机散热片有平行水平分布和辐射分布两种,以平行水平分布为主。

(5) 全系列选用低噪声深沟球轴承,机座中心高在180mm以上电机设注排油装置。

(6) 外壳防护等级提高到IP55。

(7) 主要性能指标达到20世纪90年代初国际先进水平。

2增安型电机

它是在正常运行条件下不会产生电弧、火花或危险高温的电机结构上,再采取一些机械、电气和热的保护措施,使之进一步避免在正常或认可的过载条件下出现电弧、火花或高温的危险,从而确保其防爆安全性。

增安型电机特点是:

(1) 满足增安型防爆电机的要求,采取一系列可靠的防止火花、电弧和危险高温的措施,可以安全运行于2区危险场所。

(2) 采用无刷励磁,设置旋转整流盘和静态励磁柜,励磁控制系统可靠;顺极性转差投励准确,无冲击;励磁系统失步保护可靠,再整步能力强;线路设计合理,放电电阻在工作中不发热;励磁电流调节范围宽。

(3) 同步机、交流励磁机及旋转整流盘同轴。整流盘位于主电机和励磁机之间,或置于轴承座之外。

(4) 外壳防护等级为 IP 54。

(5) 采用F级绝缘,温升按B级考核。

(6) 改变传统的下水冷为上水冷,即水冷却器置于电机上部。

(7) 设增安型防潮加热器,固定在电机底部的罩内,用于停机时加热防潮用。

(8) 选优质原材料,电气及机械计算留有较大裕度,能满足运行可靠性和增安型电机的温度要求。

(9) 设置有完善的监控措施;主接线盒内设置用于差动保护的增安型自平衡电流互感器;定子绕组埋设工作和备用的铂热电阻,分度号为Pt100;设漏水监控仪,监控水冷却器的泄漏;两端座式滑动轴承分别设现场温度显示仪表和远传信号端子。


3正压型电机

正压型电机是正压型电气设备的一种。

正压型电机结构特点是:

(1) 配置有一套完整的通风系统,电机内部不存在可能影响通风的结构死角。

(2) 外壳和管道由不燃材料制成,并具有足够的机械强度。

(3) 外壳及主管道内相对于外界大气保持足够大的正压。

(4) 电机须有安全保护装置(如时间继电器和流量监测器),以保证足够的换气量,还必须有壳内气压欠压的自动保护或报警装置。

(5) 外壳上的快开门或盖须有与电源联锁的装置。我国目前尚无统一的正压型电机系列产品。
