一:瑞派防爆正压柜的原理及优点

防爆正压柜原理和优点

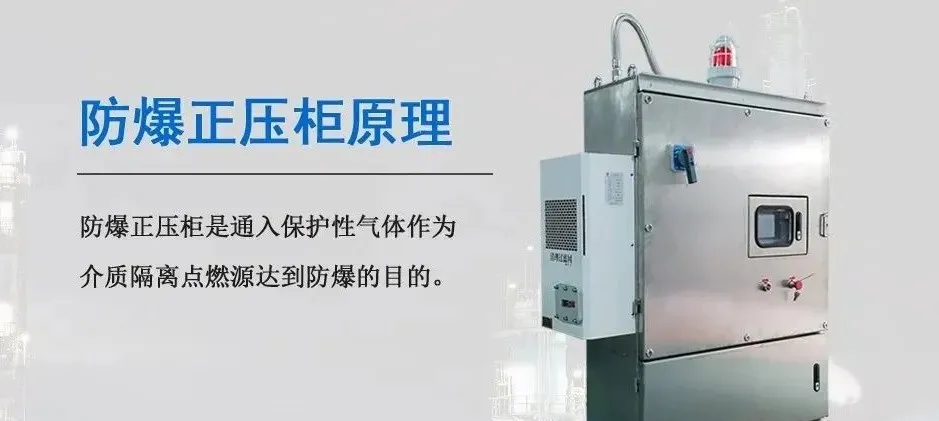

随着石油、化工、环保,机器人产业的飞速发展,防爆正压柜也越来越广泛地被应用。对正压柜内通入保护性气体作为介质隔离点燃源,使壳体内压力高于壳体外,阻止可燃性气体进入正压腔内,从而达到防爆的目的。同时通过吹扫装置可以将柜内电器元件产生的热量带走,起到散热降温的作用。

>由正压外壳P”保护的设备,其基本原理是采用保护气体将外光内部的点税源与外壳外部的爆炸性气体或粉尘进行隔商从而达到设备防爆的目的;

>通过正压控制系统与气路系统相配合,将来自安全区域的保护气体引入外壳内部,在对外光内部进行彻底的吹扫与置换后,保持外壳内部保护气体的压力高于外部压力,以阻止外部爆炸性气体或粉尘进入外壳,使外売内部形成正压环境;

>根据正压腔内的压力保持方式,主要可分为具有稀释气流的正压(通风型)和具有泄露补偿的正压(补信型)两种方式;

>持续通风型是使保护气体持续不断的流过正压腔,使正压腔的压力稳定保持在工作压力范围内,正压控内的保护气体可以持续得到置换:

>泄漏补偿型是由控制系统实时检测正压力腔的压力,通过电磁阀控制保护气体的流入与流出,当正压腔压力过低时,打开进气电磁阀补气,使压力上升至工作压力范围内;当正压腔压力过高时,打开排气电磁阀排气,使压力下降到工作压力范围内

二:瑞派防爆正压柜的优点

有利于电气元件散热

有利于正压柜内的电气元件散热,尤其是变频器柜或者软起动柜散热,通过外部输入的保护性气体(纯净空气或者氮气)的流动带走热量,有效地散热,有利于延长变频器等的使用寿命。如果变频器装在普通的封闭的电柜内,散热会困难,热量堆积会更大,而防爆正压柜正好解决这一问题。

丰富的柜体结构,上下式、左右式、琴台式等,可根据要求制作;

柜体材质Q235、304不锈钢、316不锈钢多种材质可选。

三:应用范围

1区、2区危险场所。IIA、IIB、IIC爆炸性气体环境。如环保公司、石化、化工、电力等。通过在壳内创造一个正压环境,从而防止周围蒸汽、可燃性气体、粉尘的进入。可安装各种仪表、变频器、PLC、软启动器、计算机控制系统。

>主要用于石油开采、炼油、化工、医药、海洋石油平台、油轮、油库、军工、金属打磨抛光、根食生产储存等爆炸性气体环境和爆炸性粉尘环境,内部安装各类电气配电设备或控制设备,作为多回路、大电流配电系统、自动化控制系统、在线监测、分析仪器系统等设备的正压保护之用;

>适用于爆炸性气体环境1区、2区危险场所:

>适用于爆炸性粉尘环境21区、22区危验场所:

>通用于IA、IB、IIC级,温度组别为T1~T6/T4的爆炸性气体环境:

>适用于引燃温度不低于85℃或不低于135℃的爆炸性粉尘环境,

四:安全可靠

正压外壳采用钢板或者不锈钢,有良好的机械强度。当柜内压力低于或高于工作压力,声光报警器会报警,直到恢复到正常工作压力。正压临界下限自动断电、开门断电、紧急手动断电等联锁保护功能。

>防爆标志:Ex d e mb px II B T4 Gb/Ex d e mb px II C T4 Gb/Ex mbD pD tD A21 IP66 T130℃

>额定电压:s690V

>额定电流:≤630A

>保护气体:清洁压缩空气;

>气源压力:0.3~0.8MPa:

>工作压力范围:200Pa~600Pa:

>换气时间:根据柜内净容积的5倍和换气流量自动计算:

>防护等级:1P66;

防腐等级:WF1/WF2;
